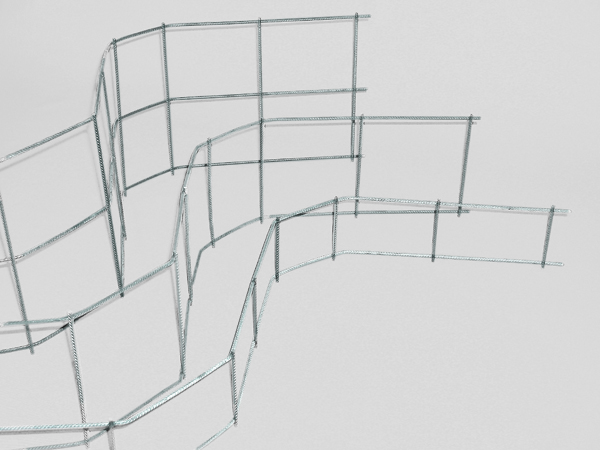

Distanční žebříčky U-Korb se používají jako distanční prvky mezi horní a spodní výztuží základových desek, stropních desek a stěn. Fixují rozteč mezi oběma vrstvami výztuže a udržují ji ve staticky správné poloze.
Jistota pro betonové krytí, statiku a bednění

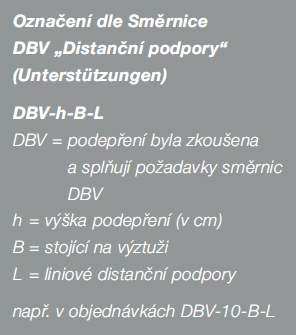

Jsou certifikovány dle Směrnice DBV „Podpěry“ („Unterstürzungen“)
Šetří náklady na materiál a pracnost díky rychlé pokládce a 20 cm široké opěrné ploše
Díky zalomení žebříčku vzniká stabilní prostorový prvek bezpečně uložený na spodní výztuž
Nedotýkají se přímo bednění a proto nehrozí poškození bednicí plochy, koroze výztuže a vznik rezavých skvrn na povrchu betonu
Stabilní a dobře pochozí díky svislým příčlím v lomových bodech žebříčku
Velmi vhodné pro výztuže ze sítí a volných prutů
Hmotnost oceli žebříčků U-Korb lze dle VOB, díl C, odst. 5.3.1.1 odečíst jako součást výztuže
Stanovení spotřeby:

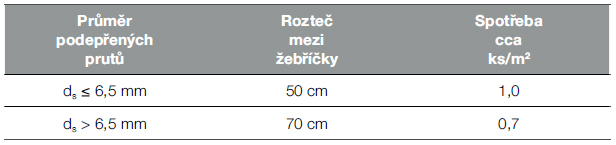

Při normálních nárocích podmíněných stavbou vyplývá ze zkušenosti následující spotřeba žebříčků U-Korb:
Tato tabulka může poskytnout pouze orientační hodnoty k výpočtu spotřeby. Nosnost odpovídá zatížení normální výztuže. Dodatečná zatížení, především bodová, nemohou být přenášena.
Přesná rozteč pokládky se musí vždy přizpůsobit požadavkům výztuže a betonového krytí a musí se vyzkoušet na místě. Směrodatné je především to, jaké průhyby je při chůzi po výztuži (nebo při betonování) možno akceptovat.
Při se stavování nepochozích výztuží jako např. ve výrobnách prefabrikátů nebo při použití žebříčků U-Korb u konstrukcí zdí může být výše uvedená spotřeba bez problémů o cca 10 – 20% snížena.
U-Korb Distanční žebříčky k zajištění správné rozteče mezi vnitřními vrstvami výztuže desek nebo stěn

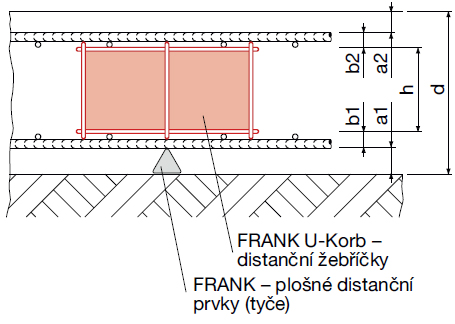

Struktura systému „strop“ + „základová deska“ šířka podepření 20 cm

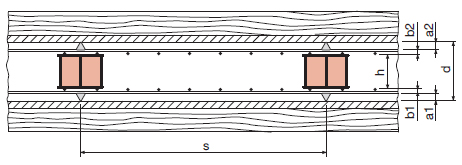

Struktura systému „stěna“
Stanovení potřebné velikosti žebříčku U-Korb:

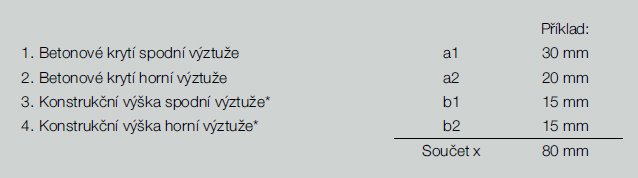

Výpočet potřebné velikosti žebříčků s ohledem na požadovanou vrstvu betonového krytí a požadovanou tloušťku stropu

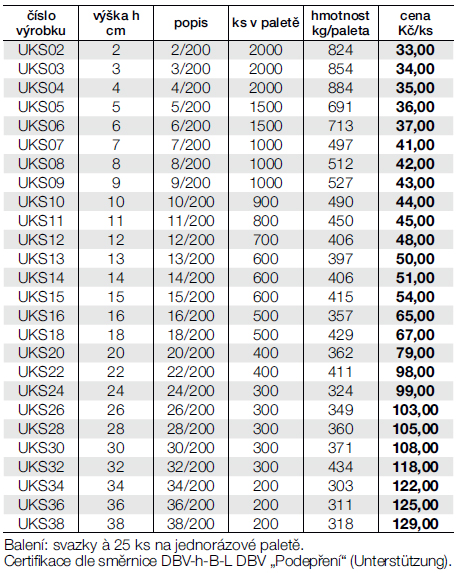

Požadovaná tloušťka stropu „d“ mínus součet „x“ rovná se potřebné výšce žebříčku U-Korb „h“. Náš příklad při požadované tloušťce stropu 200 mm: 200 – 80 = 120 mm výška žebříčku U-Korb odpovídá UKS12.
*pozor na přesahy sítí
