Bedněním Tubbox v kombinaci s bedněním Fratec, které nalézá individuální řešení pro různé tvary a tvůrčí přání, není kreativita architektů a stavebníků nijak omezována.
Tubbox – bednicí trouby
Rychlejší postup na stavbě – bednění a odbednění se realizuje v kratším čase
Lehká manipulace během transportu a montáže
Hospodárnost – odpadá čištění bednění a jeho zpětná doprava do skladu
Jeden termín betonáže pro mnoho sloupů
Není potřebný odbedňovací olej
Materiál bednění je recyklovatelný
Bednění dle požadavků Směrnice „Pohledový beton“, třída pohledového betonu SB3
 |  |
Fratec - to pravé bednění pro Vaši kreativitu
Fratec je řešení pro bednění rozmanitých a výrazově působivých
zvláštních tvarů.
Bednění Fratec je zhotoveno rychle a jednoduše podle Vašeho zadání.
Bednění Fratec je převážně používáno jako:
Fratec-bednění zvláštních tvarů
Fratec-bednění hlavic a patek sloupů
Fratec-bednění říms
Fratec-bednění prostupů
Bednění Tubbox a Fratec jsou testována a dodávána v bezvadném stavu. Poškození při transportu nebo jiné vady se musí při převzetí zboží oznámit v dodacích dokumentech. Naše záruka se vztahuje pouze na vady, jež jsou zaznamenány ihned při dodání v dodacích listech.

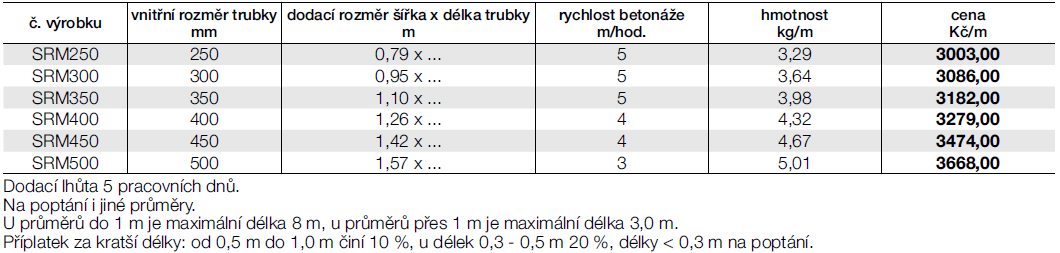

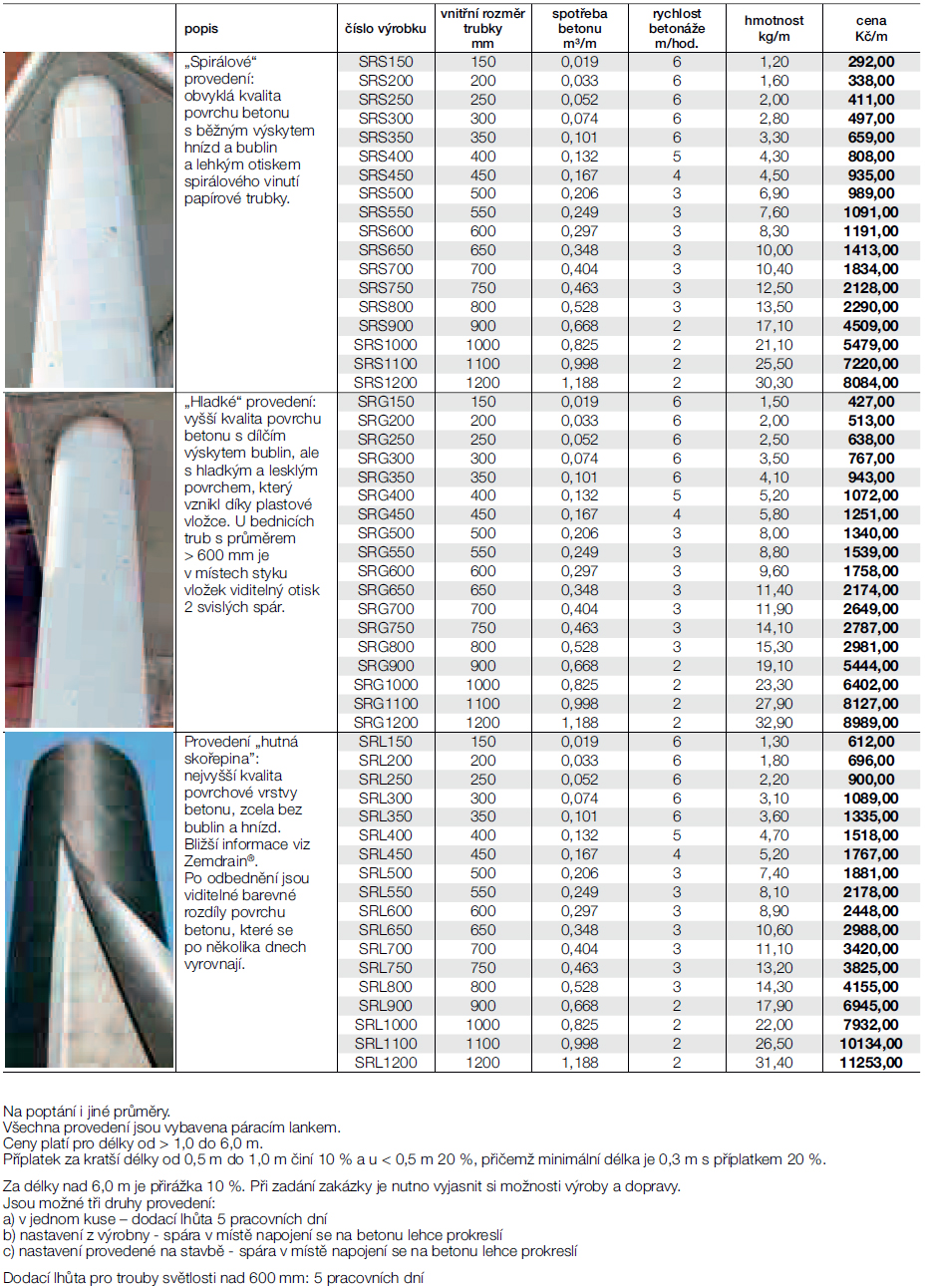

Tubbox – bednění pro kruhové sloupy

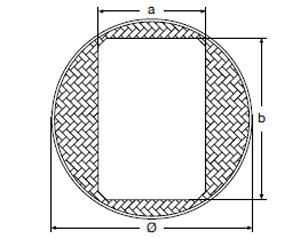

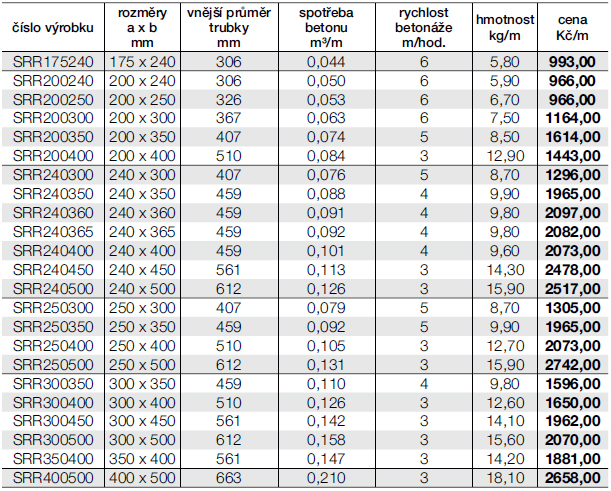

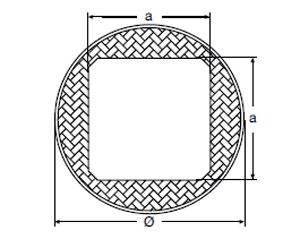

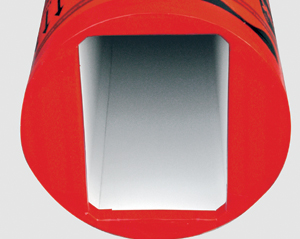

Tubbox - bednění pro obdélníkové sloupy
 |  |

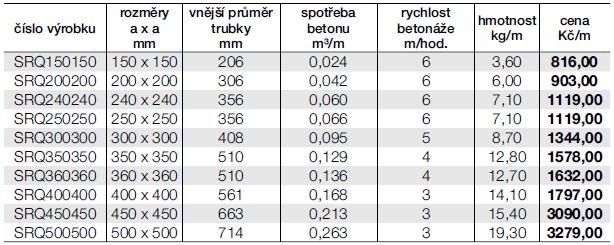

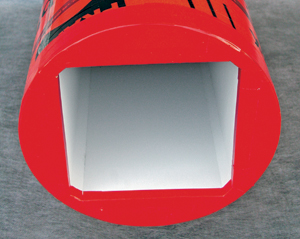

Tubbox - bednění pro čtvercové sloupy
 |  |

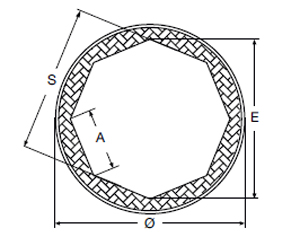

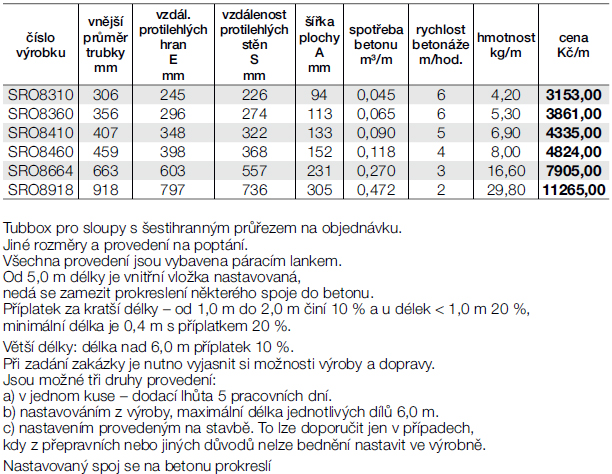

Tubbox - bednění pro osmiúhelníkové sloupy

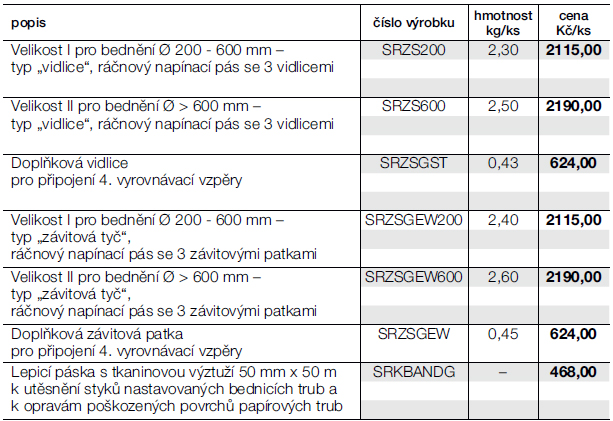

Tubbox - opěrné zařízení (bez vyrovnávacích vzpěr) vhodné ke svislé stabilizaci bednicích trub
 |  |
Technické pokyny pro bednění sloupů Tubbox
Doprava
Při přepravě musí být bednění podepřeno plošně, aby se předešlo jeho otlačení.
Bednění chráníme před odřením.
Bednění sloupů Tubbox chránit před horkem, deštěm a mokrem – nestavět do louží.
Nedopatřením poškozené povrchy je třeba chránit před mokrem přelepením opravnou lepicí páskou.
Výroba a výstupní kontrola těchto bednění se řídí DIN 9001 a teprve pak jsou v bezvadném stavu expedována. Poškození vzniklá při dopravě nebo jiné vady se musí při převzetí zboží uvést v dodacím listu. Naše záruka se vztahuje pouze na vady, které se ihned při převzetí zaznamenají do dodacího listu.
Montáž
Bednění neosazujeme násilně na výztuž (vč. distancí) s větším průměrem než je průměr bednění. Přečnívající výztuž nebo distance poškozují bednění a prokreslí se do betonu.
Tubbox® Multi Speciální bednění sloupů s kruhovým průřezem pro vícenásobné použití
 |  |

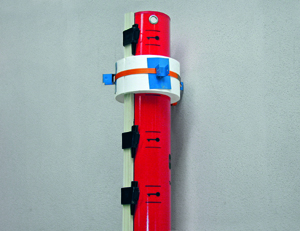

Svislé vyrovnání bednění Tubbox Multi pomocí vzpěr připevněných napínacím popruhem na vyrovnávací prstenec | Bednění připravená pro další použití s již namontovanými vyrovnávacími prstenci a napínacími popruhy. |
Pro zhotovení více sloupů stejných průměrů nebo pro sanování starých sloupů je velmi vhodné speciální kruhové bednění Tubbox Multi.
Přednosti:
Vysoká hospodárnost díky vysokému počtu nasazení
Vysoká kvalita povrchu, podobná jako u bednění Tubbox, „hladké“ provedení
Prokreslení pouze jedné spáry do povrchu betonu
Při dopravě a skladování zabírá málo místa
Nízká hmotnost – manipulace bez použití jeřábu
Jeden typ spojovacích zámky je vhodný pro všechny průměry
Případné zkrácení lze snadno provést na stavbě
Jednoduché odbednění
Při práci s bedněním vzniká jen málo odpadu
Speciální bednění sloupů s kruhovým průřezem pro sanaci stávajících sloupů
 |  |

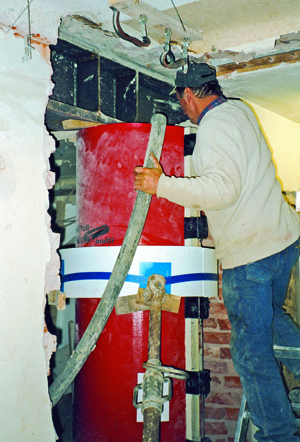

| Betonáž do opláštění stávajícího sloupu při zachovaném průvlaku | Bednicí trubka na betonové opláštění stávajícího sloupu. Opláštění se vybetonuje ve dvou záběrech. |
Tubbox Multi - speciální bednění kruhových sloupů pro vícenásobné použití
Montážní pomůcky Tubbox Multi
Vyrovnávací prstence Tubbox Multi k připevnění stabilizačních vzpěr
Spojovací zámky Tubbox Multi

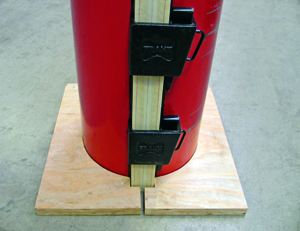

Osazovací přípravek paty sloupu Tubbox Multi
 |  |
Pracovní postup
Bednění se musí skladovat vždy vodorovně a chránit před poškozením – především strana obrácená k betonu.
Vnitřní ochranná fólie se odstraní (pouze při prvním použití).

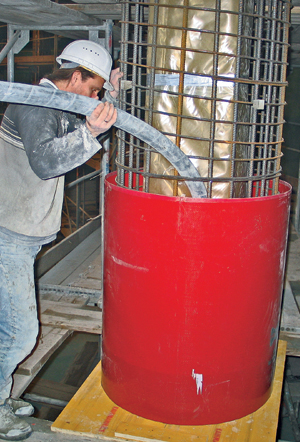

Bednění Tubbox Multi se ovine kolem výztuže, resp. stávajícího sloupu. Pozor: Toto bednění se smí instalovat pouze kolem přesně položené výztuže. Přečnívající distance nebo výztuž poškozují bednění.
Spojovací zámky se nasadí v místech označených na bednění.
Čerstvý beton, resp. zalévací malta se rovnoměrně zalije kolem stávajícího sloupu. Hutnění betonu: hadice čerpadla, resp. vibrátor se nesmí dotýkat bednění. Hutní se pouze ponorným vibrátorem. Při malé tloušťce mezi opláštěním a stávajícím sloupem se malta zhutní poklepáním na vnější straně.
Opakované použití: Po odbednění se vnitřní strana bednění Tubbox Multi očistí vlhkým hadrem od případných ulpělých zbytků betonu. Před novým sestavením bednění se vnitřní strana vytře hadrem namočeným do separačního prostředku.
Fratec Bednění pro Vaši kreativitu
Fratec nabízí řešení bednění různorodých a výrazově působivých zvláštních tvarů. Umožňuje zhmotnění tvůrčích myšlenek architektů a projektantů. Naše technické poradenství Vám pomůže převést Vaše vize na základě kótovaných nákresů do uskutečnitelných tvarů. Bednění Fratec vyrobíme dle Vašeho zadání rychle a jednoduše.

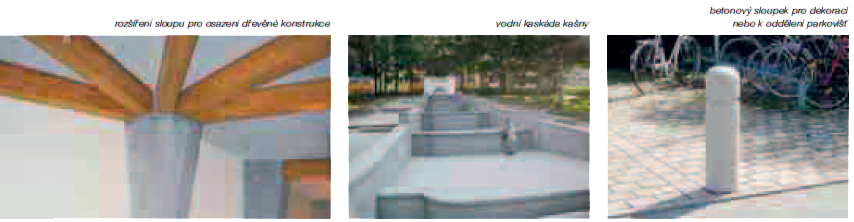

Tvarově složité bednění kašny - Dodáme bednění pro prefabrikáty téměř všech tvarů.
Vytvoření rohu zhlaví - Bednění prefabrikátů zhotovíme dle Vašich požadavků
Obloukové segmenty pro okna a dveře - Oblouky jakéhokoliv tvaru pro ztvárnění oken a dveří
Bednění tvarovaných otvorů ve stěnách - Bednění pro realizaci architektonicky ztvárněné stěny
Hlavice k architektonickému ztvárnění budovy - Hlavice a patky sloupů mohou být vytvořeny v nejrůznějších tvarech s kruhovým nebo mnohoúhelníkovým průřezem
Barevné ztvárnění dlažby - Díky vynechaným oblastem v prvním betonu může být podlahová deska vyvedena v nejrůznějších barvách
Architektonické ztvárnění ozdobných stěn - Bednění otvorů lze vyrobit téměř ve všech geometrických tvarech
| písmena v parku | optický efekt hlavice sloupu s kruhovým průřezem |
 |  |
Fratec – bednění zvláštních tvarů
Tvarující vložka do staticky nosných bednění
Svobodné možnosti v tvorbě opticky náročných staveb
Svobodné tvarování konzolových částí staticky náročných stavebních dílů
Strukturování betonového povrchu
Fratec – bednění prostupů a vynechávek
Přímo (bez úprav) osazované kompletní bednění
Doplněk konvenčního bednění
Tvůrčí svoboda bez ohledů na technické potřeby bednění
Rychlá a jednoduchá instalace bednění
Bednění podle požadavků směrnice „Pohledový beton“, třída pohledového betonu SB2
Fratec – bednění říms
Bednění s profilací dle Vašeho přání
Stejná profilace bednění hlav sloupů, lemů desek a říms
Umožňuje stejný profil v různých velikostech
Dodává se jako polotovar pro olemování balkónů
Betonáž stropu a římsy v jednom záběru
Bednění dle požadavků směrnice „Pohledový beton“, třída pohledového betonu SB3

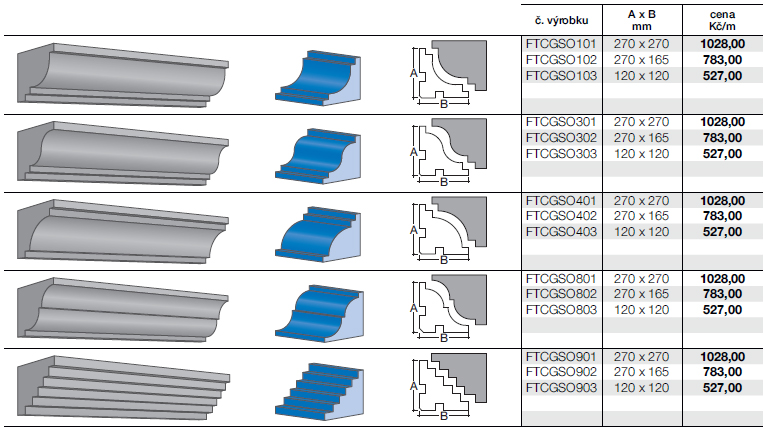

Bednění říms Fratec pro použití v interiéru (bez okapničky)

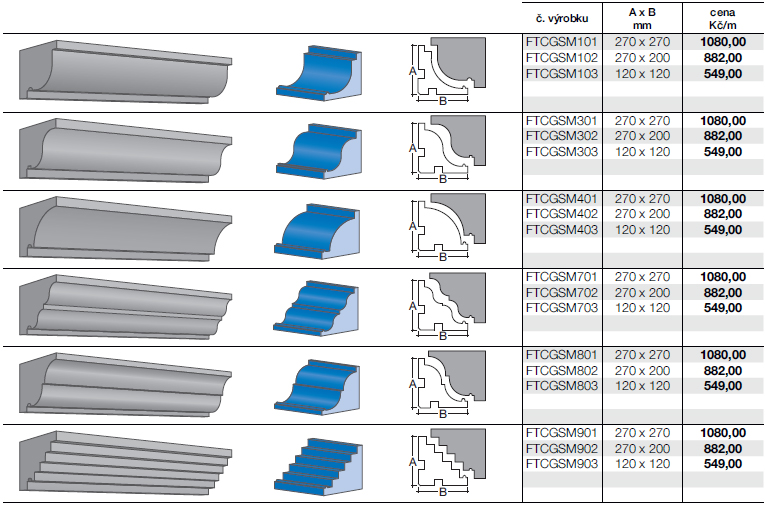

Bednění říms Fratec pro použití v exteriéru (s okapničkou)
Fratec Bednění říms - cena za přířezy
Jiné tvary na poptání.
Standardní délky 2,0 m.
Příplatek za přířezy na určitou délku
Dodací lhůta:
Bednění pro římsy o rozměrech 120 x 120 mm jsou na skladě. Pro ostatní rozměry je dodací lhůta 5 pracovních dní.

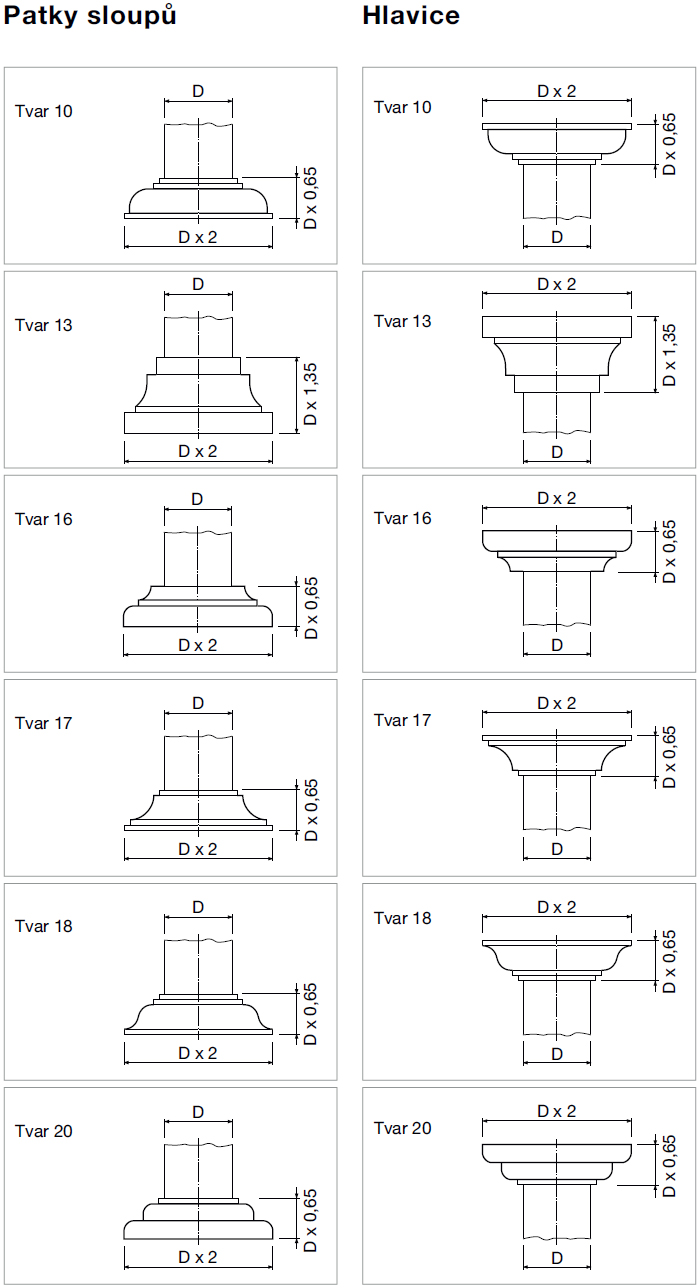

Fratec Bednění patek a hlavic sloupů
Rozmanité tvůrčí možnosti
Individuální sladění s okolní architekturou
Lze dodat téměř každý rozměr
Dodávky připravené pro zabudování
Jeden termín betonáže pro všechny sloupy
Hospodárné provedení
Bednění dle požadavků směrnice „Pohledový beton“, třída pohledového betonu SB3

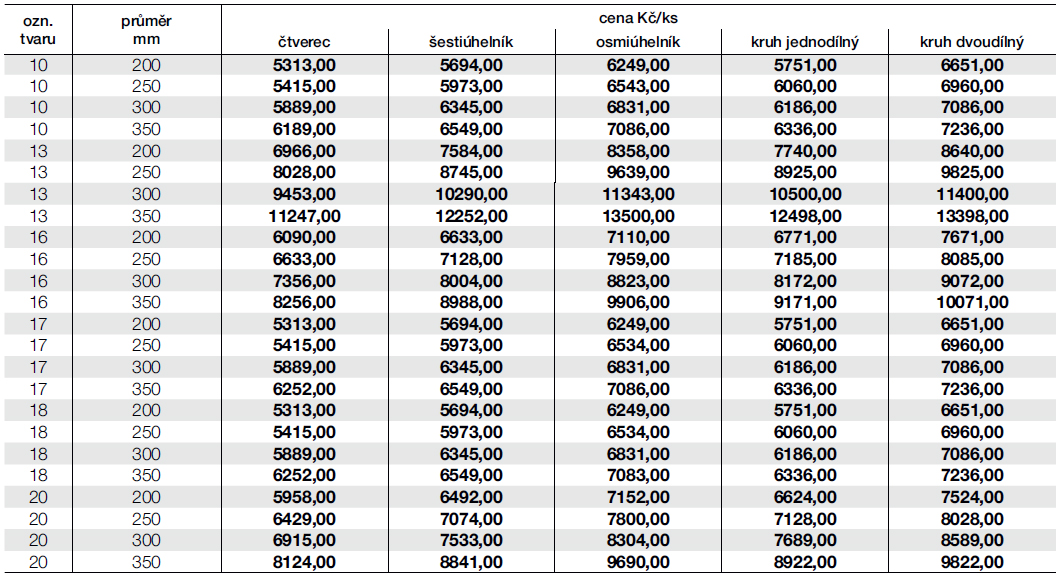

Bednění Fratec pro patky sloupů – číslo výrobku FTCSF
Bednění Fratec pro hlavice sloupů – číslo výrobku FTCKP

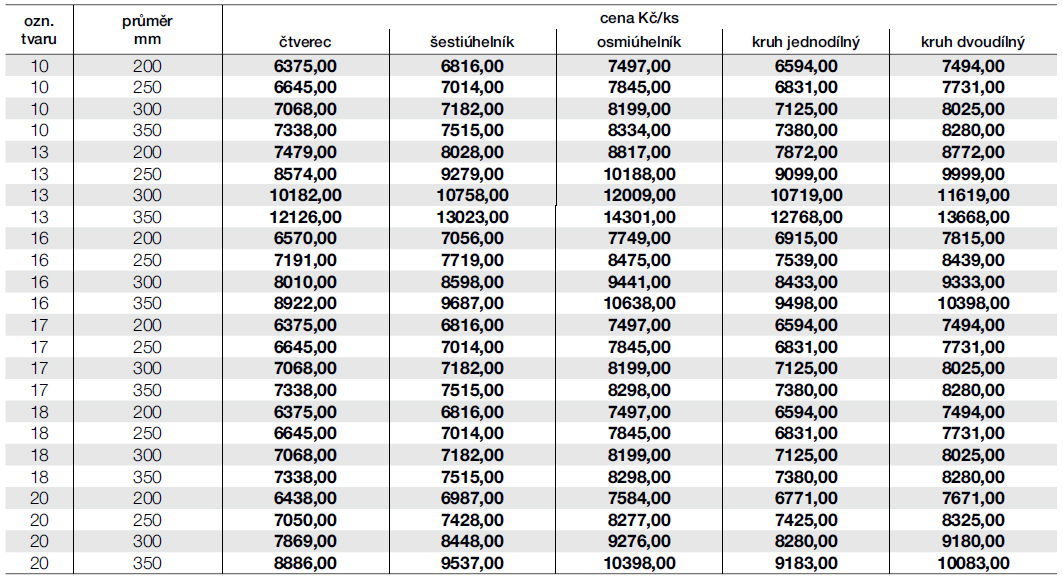

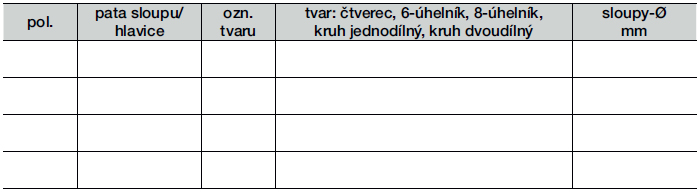

Zadávací údaje pro objednávku
Patky a hlavice sloupů v provedení „kruh“ jsou k dodání v jednodílném a dvoudílném provedení. Jednodílné provedení se hodí pro jednorázové použití bez otisku svislé spáry bednění. U dvojdílného provedení je po odbednění, očištění bednění a nanesení separačního prostředku hadrem možné druhé použití – za předpokladu šetrného zacházení.
Dodací lhůta 5 pracovních dnů
Na poptání je možné dodat i jiné rozměry a profilace.
Na horní hraně patky sloupu je pracovní spára
Sloupy a jejich hlavice se betonují v jednom záběru.
Povrch betonu sloupových patek je u provedení „kruh“ a provedení „čtverec“ lehce rozdílný
Betonový povrch sloupu betonovaného do Tubboxu se trochu liší od povrchu paty nebo hlavice sloupu betonovaných do bednění Fratec.

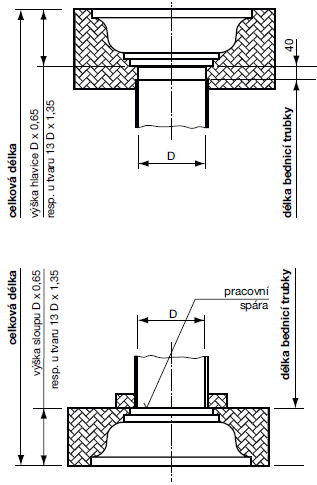

Výpočet délek bednicích trub:
Bednění Fratec pro strukturovaný beton „Antik“ napodobení klasických povrchových struktur

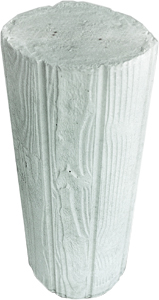

Bednění Fratec pro strukturovaný beton „Prkno“ („Brett“) reliéfní napodobení struktury dřeva
 |  |

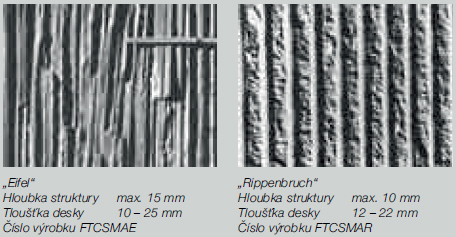

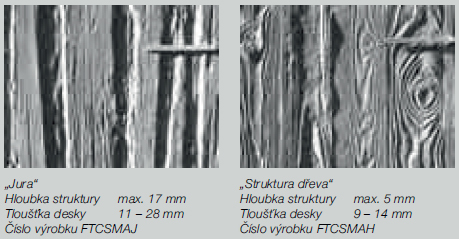

Matrice pro strukturovaný povrch rovinných betonových ploch
Práce s našimi matricemi je velmi jednoduchá. Na stavbě se matrice nařežou na míru, upevní na bednění pozinkovanými hřebíky, resp. oboustrannou lepicí páskou. Tloušťka matrice záleží na hloubce reliéfu. Musíme ji brát v úvahu, abychom zabezpečili dostatečné krytí výztuže.
Beton by měl mít vhodnou plasticitu a musí být řádně zhutněn. Díky separačním vlastnostem povrchu matrice nepotřebujeme odbedňovací přípravky. Odbednit je možno kdykoliv. Doporučujeme však odbednit až po ukončení stavebních prací. Tím se struktura povrchu spolehlivě ochrání před poškozením a znečištěním. Cena a dodací lhůta na poptání. Jiné struktury na poptání.

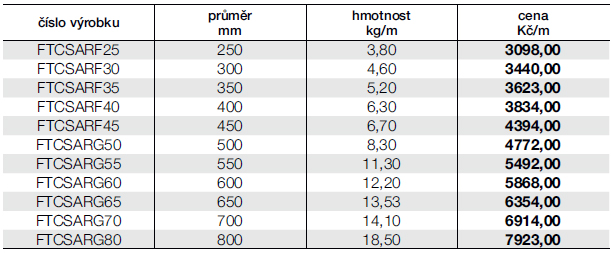

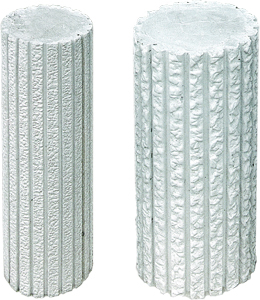

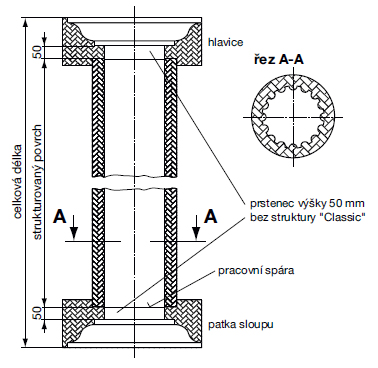

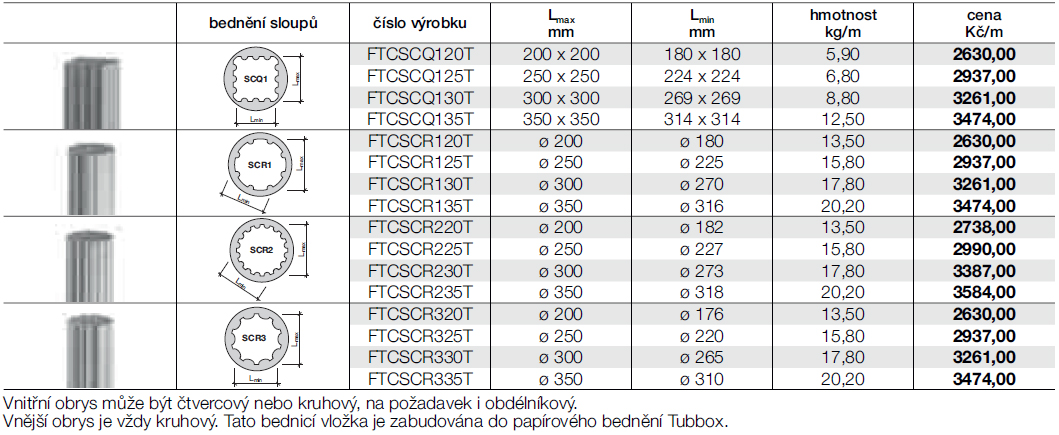

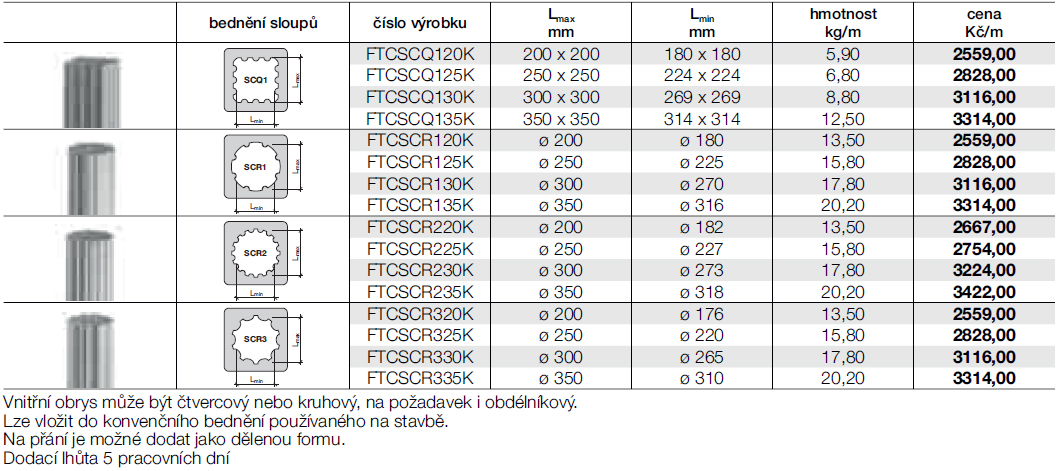

Bednění Fratec pro sloupy „Classic“, systém „K“

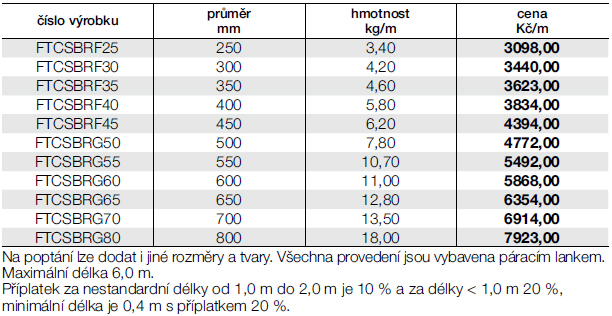

Bednění Fratec pro sloupy „Classic“, systém „T“
Je možné poptat i jiné průměry sloupů, zvláštní tvary, zvláštní rozměry a profily.
Všechna provedení jsou vybavena páracím lankem.
Příplatek za kratší délky od 1,0 m do 2,0 m činí 10 % a za délky < 1,0 m 20 %, minimální délka je 0,4 m s příplatkem 20 %.
Za délky nad 6,0 m je přirážka 10 %.
Při objednávce bednění pro sloupy „Classic“ uvádějte vždy celkovou délku vč. bednění hlavice a patky.
Dodací lhůta 5 pracovních dnů

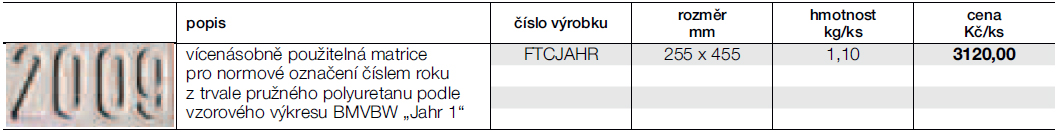

Matrice pro označení roku
