Prvky pro napojení výztuže jsou dnes neodmyslitelnou součástí moderní výroby železobetonových konstrukcí. Napojovací prvek Stabox® definuje aktuální stav stavební techniky.
Zabetonované plechové pouzdro rybinovitého tvaru zaručuje jeho velmi účinné zakotvení v betonu. Na základě optimálního geometrického tvaru splňuje Stabox požadavky na nejvyšší únosnost ve smyku pro kolmý směr zatížení spáry.
Výztužné vložky: z oceli BSt 500 WR s garantovanou zpětnou ohybatelností podle DIN 488
Výroba a dimenzování dle DIN 1045-1 s ohledem na směrnici DBV (Deutscher Beton-Verein) „Zpětný ohyb betonářské oceli...“
Typová statika dle DIN 1045-1/EC2
Nejvyšší kategorie spáry „zazubená“ dle DIN 1045-1 platí pro zatížení spáry v kolmém směru a u Staboxu T i pro smykové zatížení ve směru spáry.

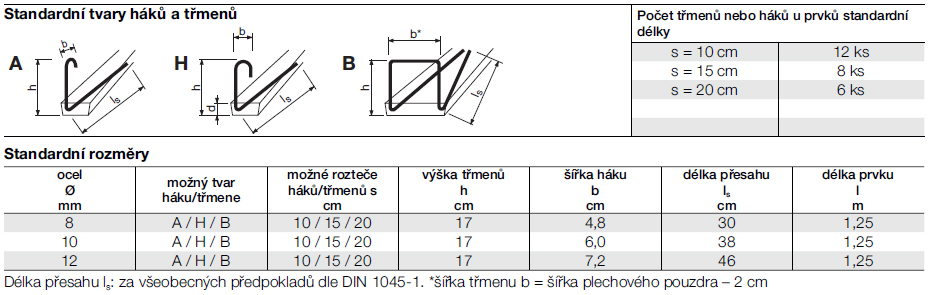

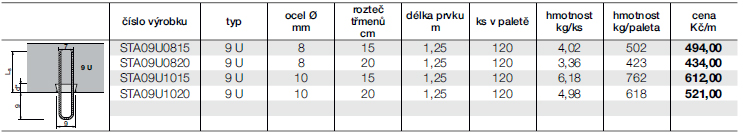

Rozměry standardních provedení

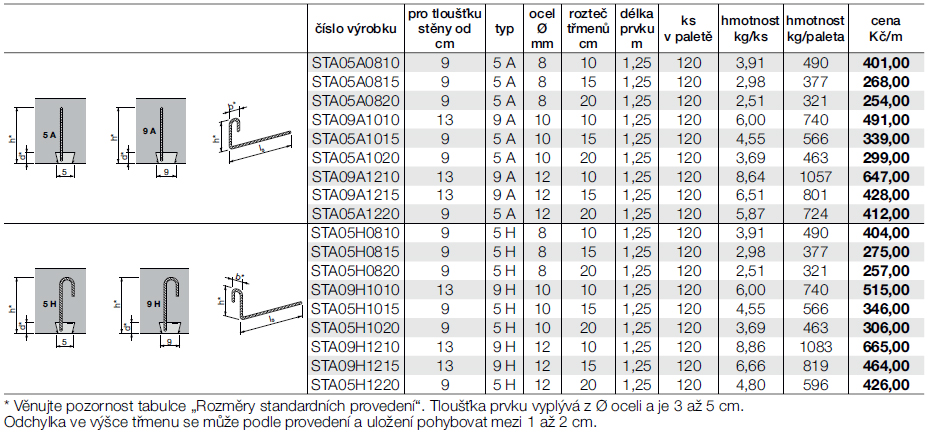

Stabox Standardní jednořadá provedení
Stabox S Standardní dvouřadá provedení, profilace pouzdra „zazubené“ pro výpočet smykové únosnosti VRd
Nářadí pro zpětné narovnání výztuže

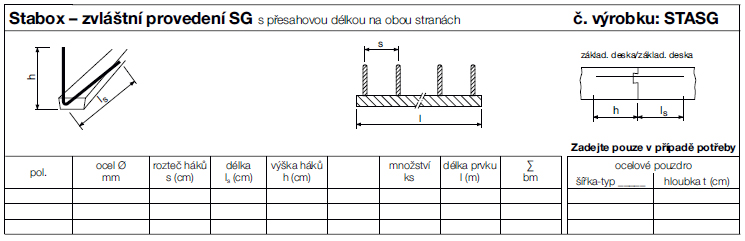

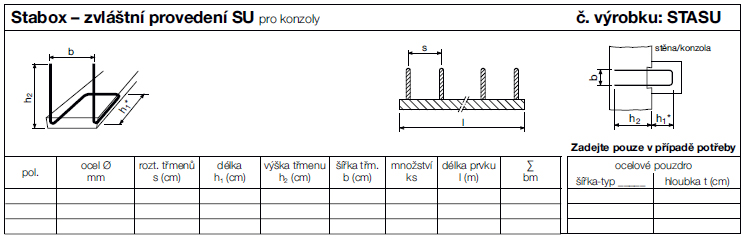

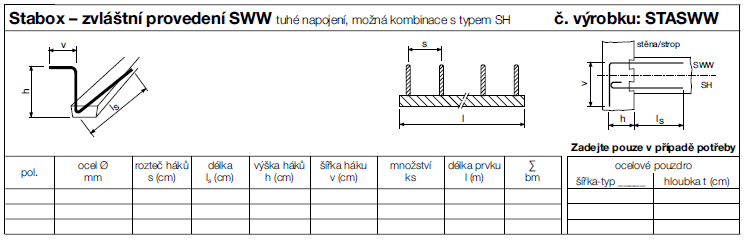

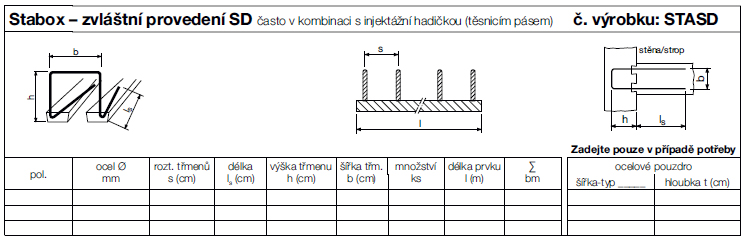

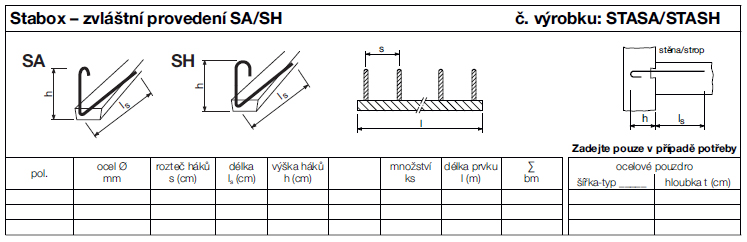

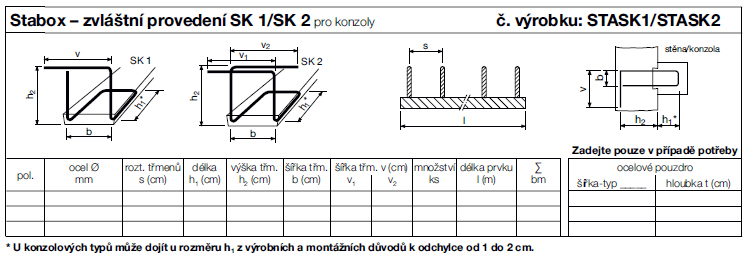

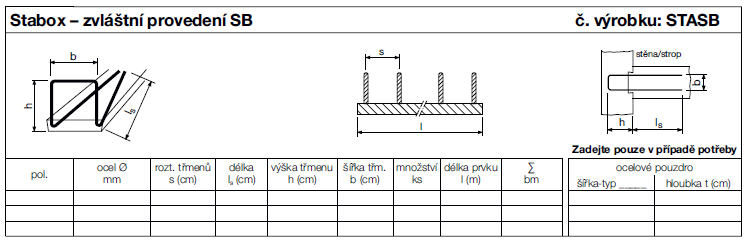

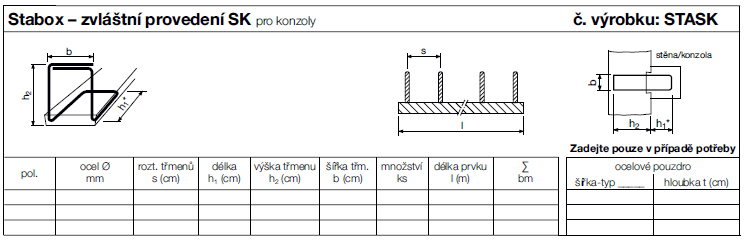

Předloha pro objednání atypických prvků

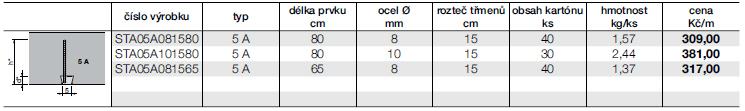

Standardní krátké prvky
Prvky pro prefabrikáty

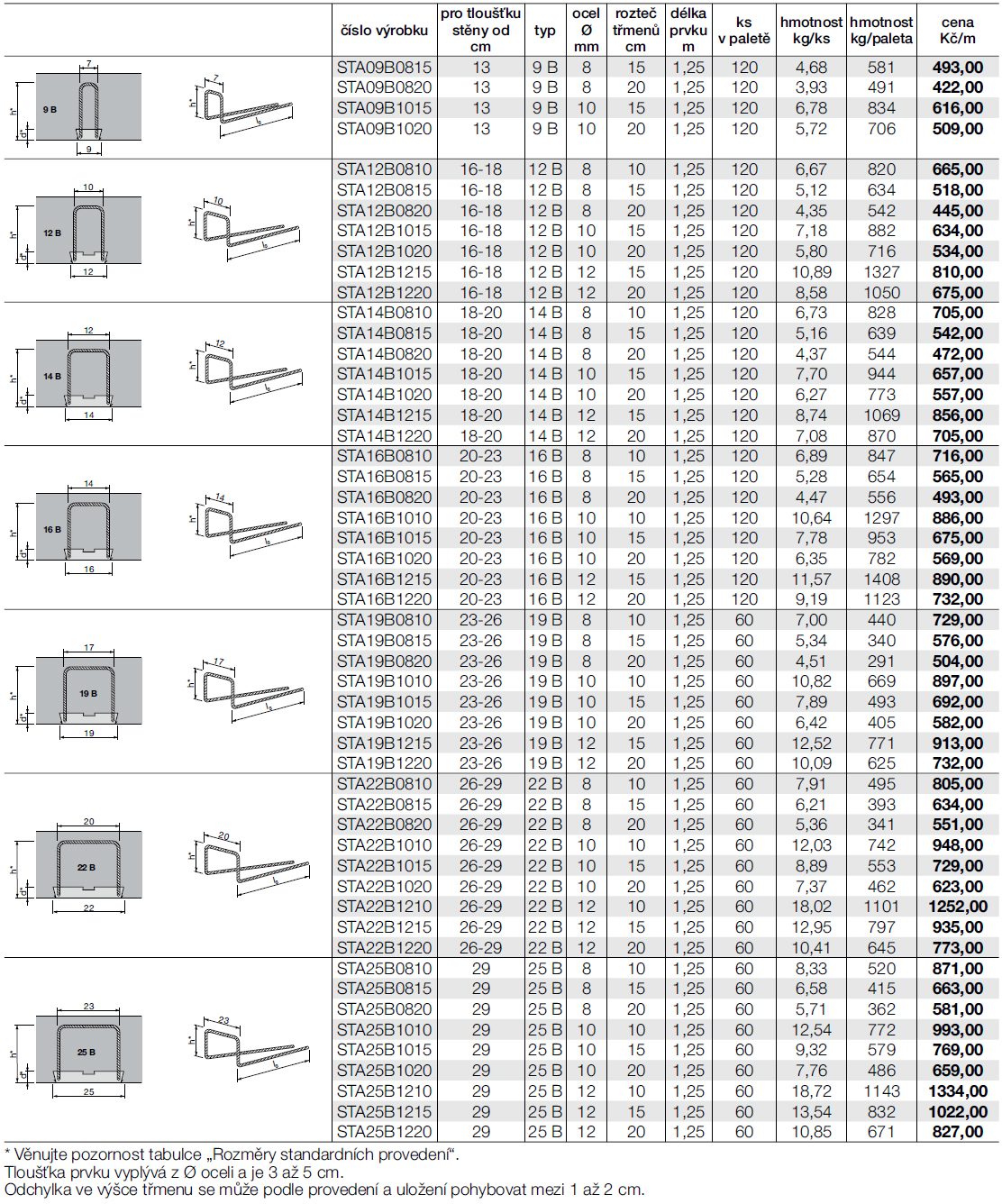

Stabox S Standardní provedení

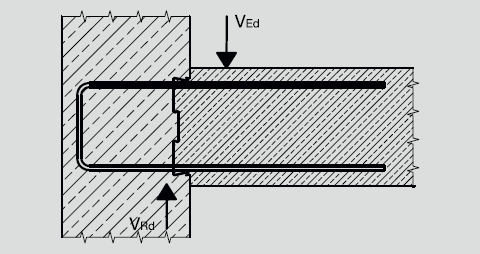

Posouvající síla působící kolmo ke spáře, kategorie „zazubená“
Technické pokyny
Díky optimálnímu geometrickému (rybinovitému) tvaru pouzdra splňuje Stabox S při působení posouvající síly kolmo ke spáře nejvyšší požadavek na spáru dle DIN 1045-1 odst. 10.3.6. Nejvyšší kategorie „zazubená“.

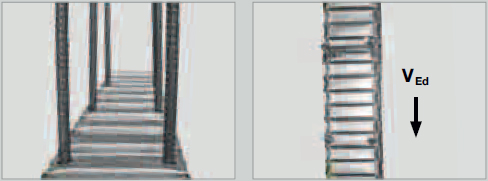

Stabox T Pro smykovou sílu působící rovnoběžně se spárou, kategorie „zazubená“, pro nejvyšší požadavky
Dalším vývojem Staboxu S vznikl Stabox T speciálně určený pro
pracovní spáry se smykovým namáháním ve směru spáry. Díky
speciálnímu trapézovému plechu pouzdra splňuje Stabox T nejvyšší požadavky DIN 1045-1, odstavec 10.3.6 ve směru spáry.
Nejvyšší kategorie „zazubená“. Ceny a možnosti provedení na poptání.

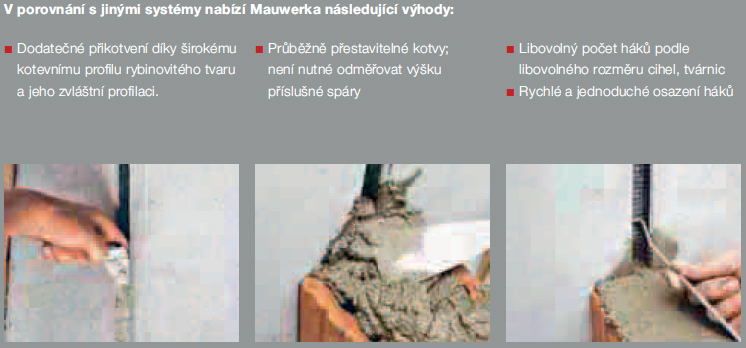

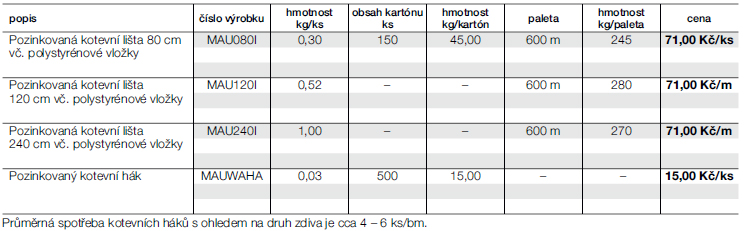

Mauwerka Připojení zdiva

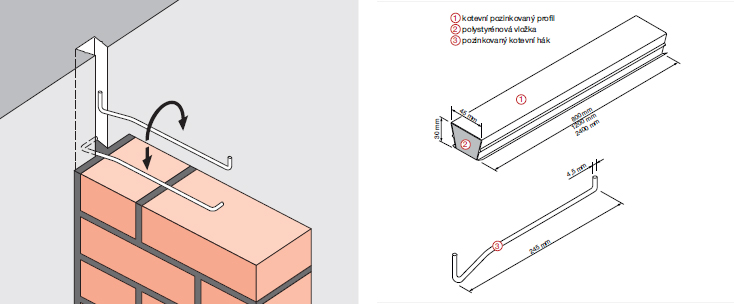

Konstrukční připojení zdiva k betonové stěně
